มาตรฐานเกลียวในงานอุตสาหกรรมมีอะไรบ้าง เข้าใจก่อนเลือกใช้งาน

การทำงานในภาคอุตสาหกรรม สิ่งเล็กๆ ที่มักถูกมองข้ามแต่มักจะเป็นหัวใจสำคัญในการยึดโยงโครงสร้างทั้งหมดเข้าด้วยกันก็คือชิ้นส่วนสลักภัณฑ์ต่างๆ ซึ่งหัวใจของการเลือกใช้งานได้อย่างถูกต้องและปลอดภัยนั้นเริ่มต้นจากการทำความเข้าใจเกี่ยวกับมาตรฐานเกลียวที่มีอยู่หลากหลายรูปแบบในท้องตลาด หากสงสัยว่ามาตรฐานเกลียวเหล่านี้ถูกแบ่งประเภทอย่างไร และแต่ละแบบมีความเหมาะสมกับลักษณะงานแบบไหนบ้าง บทความนี้ได้รวบรวมข้อมูลสำคัญที่ควรทราบมาให้อ่านกันอย่างละเอียดเพื่อเป็นแนวทางก่อนตัดสินใจเลือกซื้อและนำไปใช้งานจริง

ในโลกของการผลิตและวิศวกรรม มาตรฐานเกลียวถูกกำหนดขึ้นเพื่อให้ชิ้นส่วนจากทั่วทุกมุมโลกสามารถทำงานร่วมกันได้อย่างเป็นระบบและมีประสิทธิภาพ การทราบถึงความแตกต่างของเกลียวแต่ละชนิดจะช่วยลดข้อผิดพลาดในการประกอบชิ้นงาน โดยมาตรฐานหลักที่นิยมใช้งานอย่างแพร่หลายในโรงงานอุตสาหกรรมระดับสากลและในประเทศไทยนั้น สามารถแบ่งออกเป็นกลุ่มใหญ่ๆ ตามภูมิภาคและต้นกำเนิดได้ดังนี้

เกลียวเมตริก (ISO Metric Thread หรือเกลียว M)

เกลียวเมตริกถือเป็นระบบที่ได้รับความนิยมมากที่สุดในโลกและถูกใช้เป็นมาตรฐานสากล สัญลักษณ์ที่คุ้นตาคือตัวอักษร M นำหน้าตัวเลขซึ่งบ่งบอกถึงขนาดเส้นผ่านศูนย์กลางภายนอกในหน่วยมิลลิเมตร มีมุมยอดเกลียวอยู่ที่ 60 องศา ระบบนี้ใช้งานง่ายและหาชิ้นส่วนทดแทนได้สะดวกมาก ไม่ว่าจะเป็นชิ้นส่วนจากโรงงานผลิตน็อตแห่งไหนก็มักจะผลิตเกลียวชนิดนี้เป็นพื้นฐาน เหมาะสำหรับงานประกอบเครื่องจักรทั่วไป งานโครงสร้างยานยนต์ และอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการความแม่นยำและเป็นสากล

เกลียวมาตรฐานอเมริกา (American Thread Standard)

เกลียวมาตรฐานจากฝั่งอเมริกา หรือที่รู้จักในชื่อระบบ Unified Thread Standard (UTS) จะวัดขนาดเป็นนิ้ว มีมุมเกลียว 60 องศาเช่นเดียวกับระบบเมตริก แต่จะแบ่งย่อยออกเป็นเกลียวหยาบ (UNC) และเกลียวละเอียด (UNF) การเลือกใช้ขนาดเกลียวมาตรฐานแบบอเมริกานี้มักพบได้บ่อยในกลุ่มอุตสาหกรรมยานยนต์ อากาศยาน และเครื่องจักรที่นำเข้ามาจากสหรัฐอเมริกาหรือแคนาดา การทำความเข้าใจระบบพิตช์หรือจำนวนเกลียวต่อนิ้วจึงมีความสำคัญมากเพื่อให้สามารถจับคู่สลักภัณฑ์ได้อย่างถูกต้องแม่นยำ

เกลียวมาตรฐานอังกฤษ (British Standard Thread)

เกลียวระบบอังกฤษมีเอกลักษณ์เฉพาะตัวด้วยมุมยอดเกลียวที่ 55 องศา ซึ่งแตกต่างจากระบบอื่นอย่างชัดเจน โดยแบ่งออกเป็นเกลียว BSW (Whitworth) สำหรับงานทั่วไปและเกลียว BSF ที่เป็นเกลียวละเอียด นอกจากนี้ยังมีเกลียว BSP ที่นิยมใช้ในงานระบบท่ออย่างแพร่หลาย แม้ว่าในปัจจุบันความนิยมในงานโครงสร้างทั่วไปจะลดลงไปบ้างตามยุคสมัย แต่ในเครื่องจักรเก่าหรืองานวางท่อประปาและระบบนิวเมติกส์บางประเภทยังคงต้องพึ่งพาชิ้นส่วนสลักภัณฑ์มาตรฐานนี้อยู่เสมอ

เกลียวมาตรฐานญี่ปุ่น (JIS Thread)

มาตรฐานอุตสาหกรรมญี่ปุ่น หรือ JIS (Japanese Industrial Standards) เป็นระบบที่ถูกพัฒนาขึ้นเพื่อใช้ในภูมิภาคเอเชียโดยเฉพาะ แม้ว่าลักษณะทางกายภาพจะมีมุม 60 องศาและใช้หน่วยมิลลิเมตรคล้ายกับเกลียวเมตริกของ ISO แต่ในบางขนาดจะมีระยะพิตช์ที่แตกต่างกันออกไปเล็กน้อย ดังนั้นเมื่อซ่อมบำรุงรถยนต์หรือเครื่องจักรที่ผลิตในญี่ปุ่น ควรตรวจสอบระยะพิตช์ให้ละเอียดก่อนเสมอ เพื่อป้องกันการสับสนและหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับเกลียวตัวเมียภายในชิ้นงาน

การมองข้ามความสำคัญของประเภทและขนาดของเกลียวอาจนำมาซึ่งปัญหาใหญ่ในสายการผลิตและงานซ่อมบำรุง ความผิดพลาดเพียงเล็กน้อยในการจับคู่ชิ้นส่วนที่ไม่เข้ากันไม่เพียงแต่ทำให้เสียเวลาในการแก้ไข แต่ยังอาจสร้างความเสียหายร้ายแรงต่อเครื่องจักรและโครงสร้างโดยรวม ซึ่งปัญหาหลักๆ ที่มักพบเจอมีดังต่อไปนี้

ใช้น็อตและสกรูต่างมาตรฐานส่งผลอย่างไร

การนำชิ้นส่วนเกลียวภายนอกและเกลียวภายในคนละมาตรฐานมาประกอบเข้าด้วยกัน เช่น การนำน็อตเกลียวนิ้วมาใส่กับรูเกลียวมิลลิเมตร แม้บางครั้งอาจดูเหมือนว่าสามารถหมุนเข้าไปได้ในช่วงแรก แต่โครงสร้างภายในจะไม่สบกันอย่างสมบูรณ์ ส่งผลให้ความสามารถในการรับแรงดึงและแรงเฉือนลดลงอย่างมาก หากนำไปใช้ในจุดที่มีการสั่นสะเทือนสูง ชิ้นส่วนจะหลุดหลวมได้ง่าย ต่อให้พยายามใช้อุปกรณ์เสริมเพื่อล็อคน็อตเอาไว้ ก็ไม่สามารถรับประกันความปลอดภัยของโครงสร้างได้ในระยะยาว

ความเสียหายจากการฝืนขันเกลียวผิดประเภท

เมื่อเกิดการฝืนขันชิ้นส่วนที่เกลียวไม่ตรงกันด้วยเครื่องมือช่าง ยอดเกลียวจะเกิดการเสียดสีอย่างรุนแรงจนล้มหรือรูดพังทลายลง ทำให้สลักภัณฑ์นั้นเสียหายอย่างถาวรและไม่สามารถถอดออกหรือขันให้แน่นได้อีกต่อไป บางครั้งอาจร้ายแรงถึงขั้นทำให้รูต๊าปเกลียวบนแท่นเครื่องจักรแตกหัก ซึ่งค่าใช้จ่ายในการซ่อมแซมและกู้คืนสภาพรูเกลียวบนชิ้นงานหลักนั้นสูงกว่ามูลค่าของน็อตหรือแหวนรองกันคลายที่เสียไปหลายเท่าตัว

ความเสี่ยงเรื่องการรั่วซึมในระบบท่ออุตสาหกรรม

สำหรับงานเดินระบบท่อของเหลวหรือก๊าซแรงดันสูง การใช้ข้อต่อที่มีเกลียวผิดประเภทจะทำให้เกิดช่องว่างระหว่างร่องเกลียว แม้จะพันเทปพันเกลียวหรือใช้สารซีลแลนท์เข้าช่วยก็ไม่สามารถรักษาประสิทธิภาพการยึดติดได้อย่างต่อเนื่อง เมื่อระบบเริ่มทำงานแรงดันจะดันของเหลวหรือก๊าซให้เล็ดลอดออกมาตามรอยแยกเหล่านั้น นำไปสู่ปัญหาการรั่วซึมที่อาจก่อให้เกิดอันตรายต่อพนักงาน สิ้นเปลืองทรัพยากร และอาจทำให้ต้องหยุดเครื่องจักรเพื่อแก้ไขระบบใหม่ทั้งหมด

การเลือกเกลียวมาตรฐานให้เหมาะกับงานอุตสาหกรรม

การเลือกใช้เกลียวมาตรฐานที่เหมาะสมเป็นปัจจัยสำคัญที่ช่วยให้การประกอบชิ้นส่วนมีความปลอดภัยและมีประสิทธิภาพ โดยควรพิจารณาประเภทของเครื่องจักร สภาพแวดล้อมการใช้งาน และมาตรฐานที่เกี่ยวข้องร่วมกันเสมอ Wurth Industry Thailand ในฐานะผู้ให้บริการด้าน C-Parts และชิ้นส่วนอุตสาหกรรม สนับสนุนการเลือกใช้สลักภัณฑ์ที่ได้มาตรฐาน เพื่อช่วยลดปัญหาจากการใช้งานชิ้นส่วนที่ไม่เหมาะสม และเพิ่มความน่าเชื่อถือของกระบวนการผลิตในภาคอุตสาหกรรม

การทำความเข้าใจเกี่ยวกับมาตรฐานเกลียวและขนาดเกลียวมาตรฐานเป็นกุญแจสำคัญที่จะช่วยให้การทำงานในอุตสาหกรรมมีความปลอดภัยและได้มาตรฐานสูงสุด การจับคู่สลักภัณฑ์ได้อย่างถูกต้องจะช่วยยืดอายุการใช้งานของเครื่องจักรและป้องกันความสูญเสียที่คาดไม่ถึง หากธุรกิจกำลังมองหาโซลูชันด้านชิ้นส่วนอุตสาหกรรมที่ไว้ใจได้ Wurth Industry Thailand พร้อมเป็นพันธมิตรในการจัดหาเครื่องมือช่าง อะไหล่ วัสดุยึดติด และบริการจัดการคลังสินค้าแบบครบวงจร เพื่อสนับสนุนให้ทุกการดำเนินงานก้าวไปข้างหน้าอย่างมั่นคง

NPT และ BSPT สามารถใช้แทนกันได้หรือไม่?

ไม่ควรนำมาใช้แทนกันโดยเด็ดขาด แม้ว่าทั้งคู่จะเป็นเกลียวเตเปอร์สำหรับงานท่อเหมือนกัน แต่มีมุมยอดเกลียวที่ต่างกันคือ NPT ทำมุม 60 องศา ส่วน BSPT ทำมุม 55 องศา การฝืนขันเข้าด้วยกันจะทำให้ร่องเกลียวขบกันไม่สนิทและก่อให้เกิดปัญหารอยรั่วซึมในระบบเมื่อรับแรงดัน

วิธีตรวจสอบว่าเกลียวที่ใช้อยู่เป็นมาตรฐานอะไร?

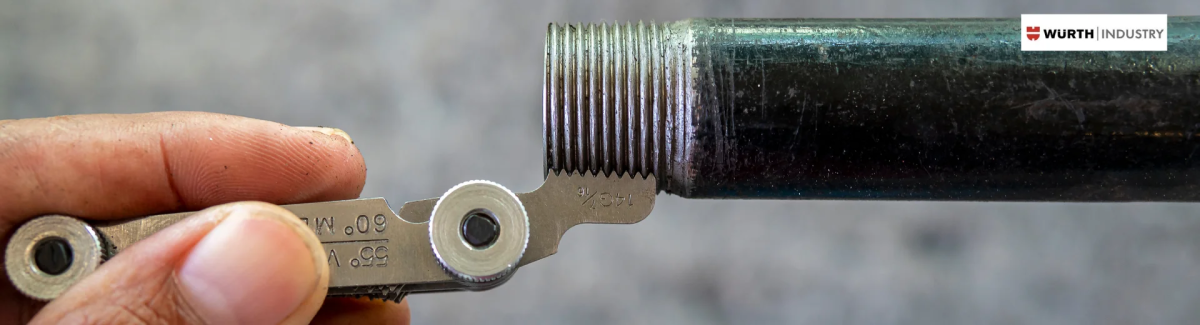

การตรวจสอบที่แม่นยำที่สุดคือการใช้เครื่องมือวัดระยะพิตช์ (Pitch Gauge) และเวอร์เนียคาลิปเปอร์เพื่อวัดเส้นผ่านศูนย์กลางภายนอก จากนั้นนำค่าที่วัดได้ไปเทียบกับตารางมาตรฐานเกลียวสากล เพื่อดูว่าตัวเลขระยะพิตช์และองศาของเกลียวตรงกับระบบเมตริกหรือระบบนิ้ว

งานระบบท่อควรเลือกเกลียวแบบไหนเพื่อช่วยลดการรั่วซึม?

ควรเลือกใช้เกลียวประเภทเรียวหรือเกลียวเตเปอร์ (Tapered Thread) เช่น มาตรฐาน NPT หรือ BSPT เนื่องจากลักษณะของเกลียวที่สอบแคบลงจะช่วยสร้างแรงบีบอัดบริเวณร่องเกลียวเมื่อขันจนแน่น ทำให้การซีลป้องกันการรั่วซึมของของเหลวและก๊าซในระบบท่อมีประสิทธิภาพสูงขึ้น
